Подробная информация о продукте:
|
| Материал: | Силикон | Фильм PL: | Плакировка Sn plating/Au |
|---|---|---|---|
| Форма: | Плоское набивка, набивка кольца, рифленое набивка, по мере того как вам, согласно вашим чертежам | Широкий: | 30mm или изготовленный на заказ размер |
| Высокий: | 25mm, стандарт или подгонять | Длина: | 20mm как чертеж |
| Применение: | компьютеры, стена и крыша, автомобиль, LCD etc | ||
| Высокий свет: | покрывать набивку SMD,набивка 25mm SMD,набивка 20mm защищая электронное |
||
Набивка SMD, поверхностная технология держателя WHL302520, упругая релаксация, производство электроэнергии
1. WHL: 302520
2. Характеристика продукта
НАБИВКА SMD поверхностная технология держателя использует поверхностную установку PCB mounter (SMD M/C) и доступно как заземлительный зажим и держатель электрическое/электронные устройства, и шум EMI продукты уменьшения. НАБИВКА SMD соответствующее для необходимых гибкости, упругой релаксации, сопротивления жары и продуктов tanwol электрической проводимости.
3. Материал и финиш
| НЕТ | ДЕТАЛЬ | Материал | Плакировка |
| 1 | Силикон | Силикон | |
| 2 | Фильм PI | Плакировка Sn |
|
ПРЕССА |
ОТСУТСТВИЕ ЗАУСЕНЦА |
| ПЛАКИРОВКА | ОТСУТСТВИЕ обесцвечивания |
| Контактное сопротивление | 50mΩ (максимальное) |
| После теста | 100mΩ (максимальное) |

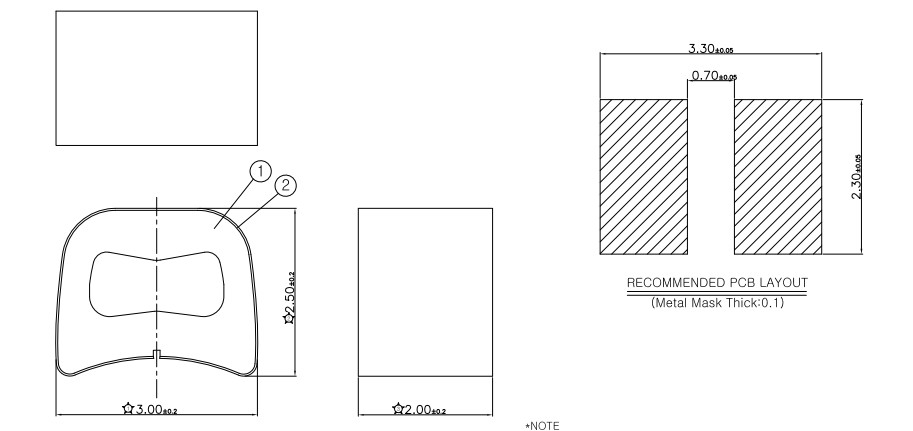

4 рисующ
|
Контрольный список
|
- Его необходимо прикрепиться на сумке ВЬЮРКА и винила.
|
0 |
|
Присоединение СПЕЦИФИКАЦИЙ MSL
(MSL: УРОВЕНЬ ВЛАГИ ЧУВСТВИТЕЛЬНЫЙ)
|
- Его необходимо прикрепиться на сумке ВЬЮРКА и винила.
|
|
|
Неэтилированное присоединение Марк
|
Его необходимо прикрепиться на сумке ВЬЮРКА и винила.
|
|
|
Держите сухое» присоединение ЯРЛЫКА
|
- Ярлык «держит сухой» необходимо прикрепиться на
продукт который под MSL 1
|
|
|
Упаковывая спецификация
|
- Должно быть приложенное по крайней мере MSL 2.
- Материал ВЬЮРКА должен быть пластиковым.
(Не используйте ВЬЮРОК бумаги.)
|
|
|
Пакет загерметизированный ВЬЮРКОМ
|
- Быть загерметизировано.
|
|
|
Метод обжатия ЛЕНТЫ КРЫШКИ ВЬЮРКА
|
Используйте метод обжатия жары
|
|
|
Пакуя подача
|
→Put вьюрка в → геля кремнезема герметизирует bag→ ИЗ КОРОБКИ
|
Метод прилипания
· Неубедительный тип можно изготовить до толщины 0.7mm.
· Твердый тип можно изготовить до 0.5mm толстое и 1.0mm широкое.
· Новаторский продукт с мягкими свойствами силиконовой резины и проводными свойствами металла в то же время.
· Улучшенный EMI защищая и заземляя представление должным к более толстому проводному поверхностному слою.
· Улучшенные коррозионная устойчивость и надежность не подвергать медный слой действию внешнего воздуха.
· Регулировать неубедительные размер и форму для того чтобы размякнуть набивку уменьшает стресс дальше и улучшает прилипание к PCB.
· Слой металла поверхностный возможен даже когда ядр силиконовой резины тонко, улучшающ недостаток своей твердости когда силиконовая резина толста.
· Легкий для того чтобы отрегулировать форму, номер, и толщину полости ядра.
