Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши

Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши
Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши

Большие изображения :  Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши

Подробная информация о продукте:
Место происхождения: КОРЕЯ
Фирменное наименование: E-SONG
Сертификация: SGS,ROHS,CCC
Номер модели: XJFR-11-7
Оплата и доставка Условия:
Количество мин заказа: 10000
Цена: 0.1~0.5/pcs
Упаковывая детали: Коробка
Время доставки: 7~14 трудодня
Условия оплаты: T/T
Поставка способности: 20000000/week

Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши

описание
Материал: Проводной фильм Фильм PL: Плакировка Sn plating/Au
Форма: Плоское набивка, набивка кольца, рифленое набивка, по мере того как вам, согласно вашим чертежам Широкий: 5 мм или как чертеж, стандарт или настройка
Высокий: 3mm или как рисовать, стандартный или подгоняют Длина: 5 мм или как чертеж, стандарт или настройка
Применение: компьютеры, стена и крыша, автомобиль, LCD etc Тё: Поглотители и экраны WHL 5*3*5 мм
Высокий свет:

Набивка EMI проводное защищая

,

набивка 3mm проводное защищая

,

пена набивкой emi амортизатора

Набивка пены EMI, амортизаторы WHL 5*3*5mm & защищать

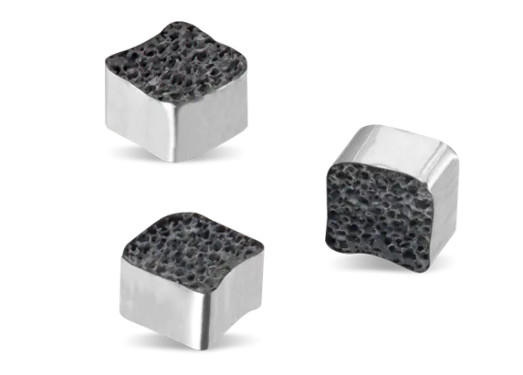

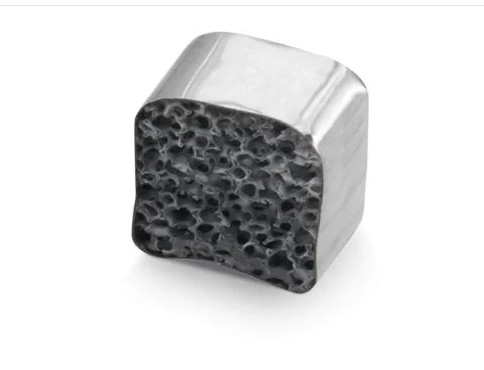

Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 0Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 1

Продукт


Размер: W*H*L: 5*3*5MM


Обзор



  • EMI SMT защищая набивку заземляя пусковая площадка которая ослабляет электромагнитный шум произведенный внутри электронных устройств и защищает цепь от электрических пульсаций.
  • Паять Reflow возможен до 260℃ путем использование материала с превосходным сопротивлением жары.
  • Упакованный с лентой вьюрка для того чтобы включить автоматическую поверхностную установку.
  • Смогите быть использовано как набивка переключателя касания, набивка датчика касания, etc.



Особенности



  • Стабилизированная форма куба, мягкий & эластичный используя ядр губки.
    - Изготовленный в разнообразие размерах сравненных к визуальным контактам с землей силикона или металла
    - Ни согнутый ни сломанный как прокладка пальца
    - Отсутствие страха твердеть или генерации силоксан как тип силикон-ядра
    - Мягкий материал губки не гнет PCB ни не деформирует прибор
  • Превосходная электрическая проводимость и низкое поверхностное сопротивление
  • Превосходная гибкость с регулируемой твердостью, освобождает от изогнутой или сломленной проблемы
  • SMT (установка поверхности) доступное и ручной паять совместимый
  • RoHS уступчивое, UL94V-0, галоид свободный



Детали



Спецификация



Вертикальное сопротивление
<0>
Повторенная сила обжатия
>90
%
Тариф обжатия Recommand
20
%
Тест вызревания (восстановление)
>90
%
Прочность паяя соединения
>0,5
kgf
Temp Reflow. условие
230~260
(Пик времени: Максимальные 10sec.)
Отталкивающая сила (пресса 25%)
< 0="">
kgf
Используя temp
-40 | 85
Пламя - retardant
UL94 V0


Структура

Форма набивкой

Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 2

Размер картины PCB

Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 3
Сравненный с набивкой прокладки пальца

  Набивка SMT Прокладка пальца
Скорость восстановления обжатия > 90%/максимум 85 | 90%/низкий уровень
Поверхностное сопротивление < 0="">< 0="">
Площадь контакта Поверхность Пункт/линия
Экологическая регулировка Жалоба RoHS, галоид свободный BeCu запретил




Применения

Земля PCB & защищать EMI


Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 4
  • Набивка SMT использовано для EMI защищая и заземляя путем прикреплять его в PCB модуля LCD. Несколько частей набивки SMT использованы на PCB для того чтобы увеличить EMI защищая и заземляя эффективность. Отражены их положения на PCB в участке расчета цепи PCB.
  • Обеспеченный в напечатанных вьюрком пакетах карьеры соответствующих для SMT.

Набивка датчика касания/набивка переключателя касания


Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 5Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 6

  • Функции набивкой датчика касания (набивкой переключателя касания) как индикаторная панель электрода соединяясь и PCB используя электростатический метод ввода касания. Соответствующее для переключателей касания бытовых техник и промышленных приборов.
  • Набивка SMF установлено с автоматической поверхностной установкой пока метод штанги контакта и касания весны требует ручной паять.
  • Экономия на затратах предположена путем замена дорогого метода решетки касания.
  • Это набивка не усиливает PCB/Panel должное к своей упругости и имеет высокую коррозионную устойчивость.

ТЕРМИНЫ ГАРАНТИИ & ПРИСУТСТВУЕМОГО НА ПУНКТА В ОПЕКЕ
  • 1) Держите продукт на комнатной температуре и влажности. (25±10℃, меньше чем 75%)
  • 2) Избегите контакта с воздухом и влага когда сдержал продукты.
  • 3) Избегите сразу света солнца и отсутствие flammables когда сдержал продукты.
  • 4) Держите его для предотвращения повреждения к возникновению и форме.
  • 5) Быть осторожным не быть высокой температурой, окружающей средой высоко-влажности после открытия продукта.
  • 6) Быть осторожным не контактировать с химическими и органическими материалами.
  • 7) Не касайтесь продукту с голыми руками.
  • 8) Период гарантии продукта через 6 месяцев после доставки.
РЕШЕНИЕ



1) CO. E-SONG EMC, Ltd (партия «b» как ниже) заключает отчет о проверке погруженный.

2) Одна серия для одной доставки одной модели в принципе.

3) Пропуск и потерпеть неудачу определение серии приложен «контрольным списком ISO 2859-1 KS q пробуя».

4) Объем инспекции и AQL определены по взаимному согласию. (Стандарт: G-II, 0,65)

5) Если DEVIALET (партия «a» как ниже) не суметь пройти осмотр импорта, «a» должно сообщает «b» nonconformance.

После этого, «b» должен сообщить измерения улучшения к «a» в течение 5 дней.

6) Вылтинная из строя серия должна быть возвращена но она имеет в распоряжении принять выбранные продукты в соответствии с обстоятельствами.

7) В случае всех других непредвиденных ситуаций, его необходимо разрешить по взаимному согласию.


ОБЩИЙ ПАКУЯ СТАНДАРТ

1) Обозначьте кромку.
2) Коробка коробки содержит соотвествующее количество цилиндров SMF.
3) Заполните в пластмассе на задней стороне обложки со снабжать материал подкладкой.
4) Коробка загерметизирована с лентой OPP, H типа, и коробка обозначена как доступный.
5) Упаковывая метод (как показано в диаграмме)
Пена амортизатора набивкой EMI 3mm проводная защищая для стены и крыши 7
