набивка Emi 9x5mm резиновое, плоское проводное набивка пены

EMI, НАБИВКА SMF, технология держателя поверхности senso 9*5*9 касания, упругая релаксация, производство электроэнергии

ХАРАКТЕРИСТИКИ



Эффективное массовое производство используя оборудование поверхностный устанавливать

Превосходные проводимость & мягкий

Теплостойкий для SMT и пламени - retardant

Галоид свободный

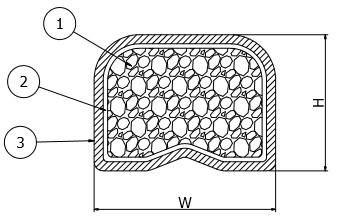

СТРУКТУРА



①Теплостойкая пена полиуретана

②Теплостойкий выпуск облигаций

③Поверхность: Фильм/Cu/Sn PI

(Фильм PI: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



СПЕЦИФИКАЦИИ

         Прочность склеивания припоя

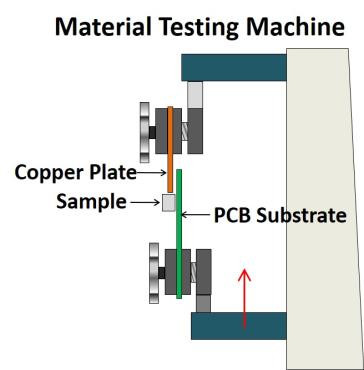

МЕТОД ТЕСТА

Обзор

• EMI SMT защищая набивку заземляя пусковая площадка которая ослабляет электромагнитный шум произведенный внутри электронных устройств и защищает цепь от электрических пульсаций.

• Паять Reflow возможен до 260℃ путем использование материала с превосходным сопротивлением жары.

• Упакованный с лентой вьюрка для того чтобы включить автоматическую поверхностную установку.
• Смогите быть использовано как набивка переключателя касания, набивка датчика касания, etc.

Особенности

• Стабилизированная форма куба, мягкий & эластичный используя ядр губки.
  - Изготовленный в разнообразие размерах сравненных к визуальным контактам с землей силикона или металла
  - Ни согнутый ни сломанный как прокладка пальца
  - Отсутствие страха твердеть или генерации силоксан как тип силикон-ядра
  - Мягкий материал губки не гнет PCB ни не деформирует прибор
• Превосходная электрическая проводимость и низкое поверхностное сопротивление
• Превосходная гибкость с регулируемой твердостью, освобождает от изогнутой или сломленной проблемы
• SMT (установка поверхности) доступное и ручной паять совместимый
• RoHS уступчивое, UL94V-0, галоид свободный

Детали

Спецификация

Применения



Земля PCB & защищать EMI





• Набивка SMT использовано для EMI защищая и заземляя путем прикреплять его в PCB модуля LCD. Несколько частей набивки SMT использованы на PCB для того чтобы увеличить EMI защищая и заземляя эффективность. Отражены их положения на PCB в участке расчета цепи PCB.
• Обеспеченный в напечатанных вьюрком пакетах карьеры соответствующих для SMT.



Набивка датчика касания/набивка переключателя касания







• Функции набивкой датчика касания (набивкой переключателя касания) как индикаторная панель электрода соединяясь и PCB используя электростатический метод ввода касания. Соответствующее для переключателей касания бытовых техник и промышленных приборов.
• Набивка SMF установлено с автоматической поверхностной установкой пока метод штанги контакта и касания весны требует ручной паять.
• Экономия на затратах предположена путем замена дорогого метода решетки касания.
• Это набивка не усиливает PCB/Panel должное к своей упругости и имеет высокую коррозионную устойчивость.



ТЕРМИНЫ ГАРАНТИИ & ПРИСУТСТВУЕМОГО НА ПУНКТА В ОПЕКЕ

• 1) Держите продукт на комнатной температуре и влажности. (25±10℃, меньше чем 75%)
• 2) Избегите контакта с воздухом и влага когда сдержал продукты.
• 3) Избегите сразу света солнца и отсутствие flammables когда сдержал продукты.
• 4) Держите его для предотвращения повреждения к возникновению и форме.
• 5) Быть осторожным не быть высокой температурой, окружающей средой высоко-влажности после открытия продукта.
• 6) Быть осторожным не контактировать с химическими и органическими материалами.
• 7) Не касайтесь продукту с голыми руками.
• 8) Период гарантии продукта через 6 месяцев после доставки.

ПРЕДОСТОРЕЖЕНИЯ



1.Keep далеко от сразу солнечного света или высокой температуры и влажности. (под 35 ℃, 55%RH или более менее.)

2.Please отжимают вниз 0.2mm чем толщина этого набивки в случае установки

3.Be осторожное с химикатами и огнем.

4.You может увидеть изменение в характеристиках продукта если повторяющ давление.

подвержение 5.Avoid к условиям высокой температуры и высокой влажности при использовании продуктов.

6.Do не касаться продукту с голыми руками.

7.It должно быть использовано после извлекать загрязнение слипчивой поверхности.

8.Be осторожное что возникновение продукта можно изменить если переплетать продукта происходит.



ОБЩИЙ ПАКУЯ СТАНДАРТ



1) Обозначьте кромку.

2) Коробка коробки содержит соотвествующее количество цилиндров SMF.

3) Заполните в пластмассе на задней стороне обложки со снабжать материал подкладкой.

4) Коробка загерметизирована с лентой OPP, H типа, и коробка обозначена как доступный.

5) Упаковывая метод (как показано в диаграмме)
